JUNHUA®PEEK

特种工程塑料相比于普通工程塑料，除了在常温下具有更高的机械性能外，如聚醚醚酮（PEEK5600G）的室温拉伸强度为95MPa（测试标准：ISO 527），聚丙烯（PP M1200HS）的室温拉伸强度为40MPa（测试标准：ISO 527）；两者的区别在于特种工程塑料在高温下依旧具有优异的机械性能。这主要归功于其具有更高的玻璃化转变温度（Tg），如PEEK5600G的Tg为143 ℃（测试标准：ISO11357-2），因而其热变形温度（HDT）为160 ℃（测试标准：ISO 75-2），作为密封圈，长期使用温度可达260 ℃（测试标准：UL 74685）。

PEEK高温物理性能测试

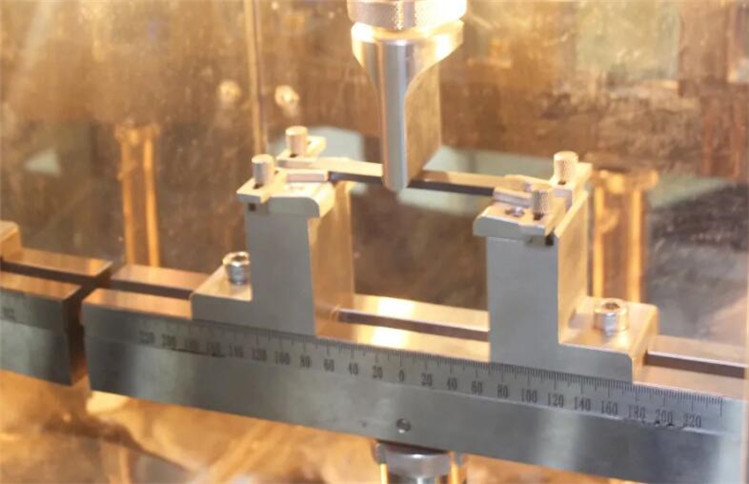

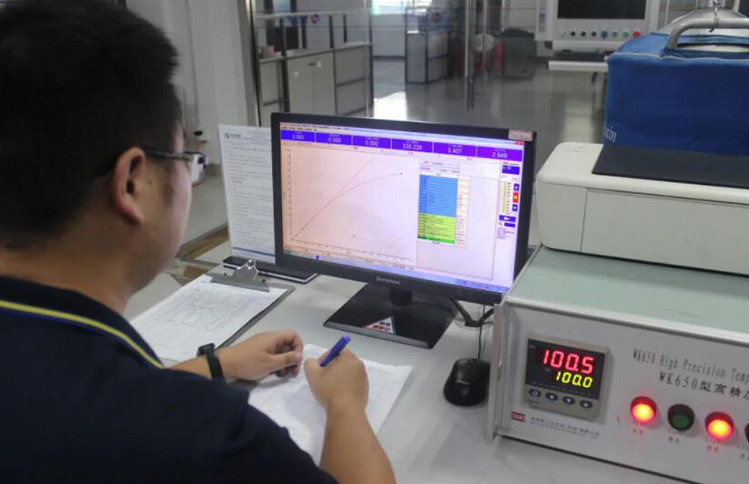

选取纯PEEK牌号PEEK5600G和30%碳纤增强牌号PEEK5600CF30测试两者的高温机械性能，采用美斯特生产的微机控制拉伸试验机（型号：CMT5504）进行高温弯曲、压缩测试来表示其高温机械性能，测试标准：弯曲，ISO 178；压缩：ISO 604，测试结果见图1和图2：

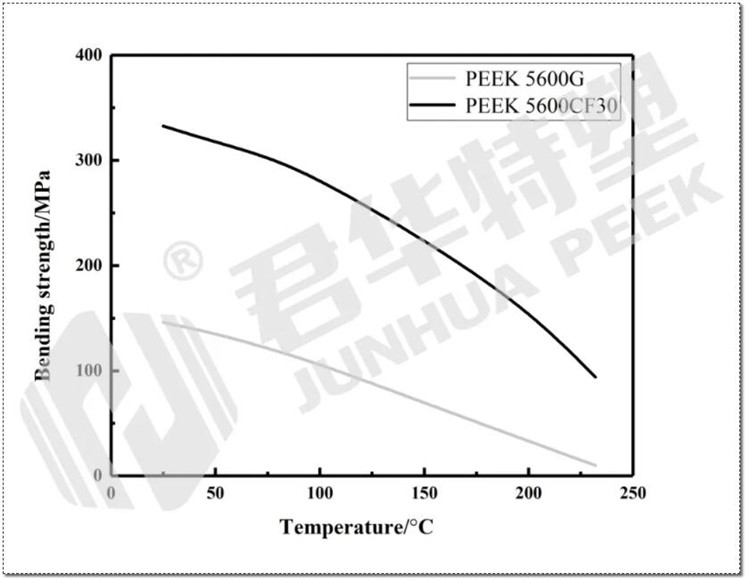

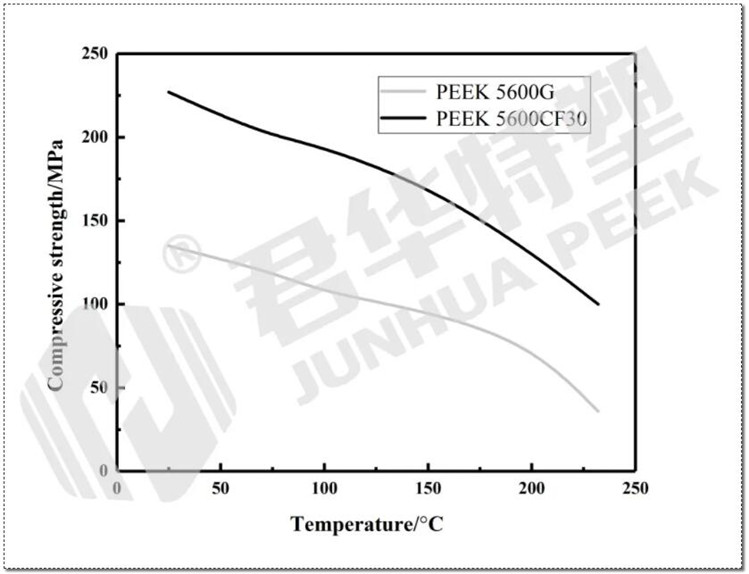

图 1 高温弯曲性能曲线	图 2 高温压缩性能曲线

由图1和图2可知，随着温度的升高，机械性能逐渐降低，尤其测试温度升到150℃以上，性能下降更大。这主要是因为PEEK的Tg在143 ℃，当测试温度高于Tg时，PEEK分子链开始运动；温度越高，分子链运动越剧烈，则机械性能下降越多。而测试温度低于Tg时，PEEK分子链几乎不运动，因而机械性能降低的较少。另外值得注意的是，通过碳纤维增强PEEK，可大大提高其机械性能，即使在234 ℃下，机械强度依旧在100 MPa以上。

上海超聚新材料

上海超聚新材料是一家从事PEEK原料聚合、PEEK板棒管挤出成型以及PEEK成品零件注塑、机加工的生产服务商，致力于为客户提供PEEK材料创新解决方案。为了深入研究PEEK材料基础性能及应用，公司先后与吉林大学、东华大学、常州大学等高校建立长期合作机制，先后获得“国家高新技术企业”、“常州市特种工程塑料工程技术研究中心”、“江苏省研究生工作站”等资质，为国内PEEK行业贡献自己的力量。
