如何加工大尺寸、薄壁、高长度PEEK轴套管?

日期:2022/12/10

PEEK(聚醚醚酮)是芳香族结晶型热塑性特种高分子材料,具有机械强度高、耐高温、耐冲击、耐腐蚀、耐水解、耐磨等优良的物理和化学性能。PEEK凭借其出色的综合性能被广泛使用在航空工业、机械工业、电子电气等领域。

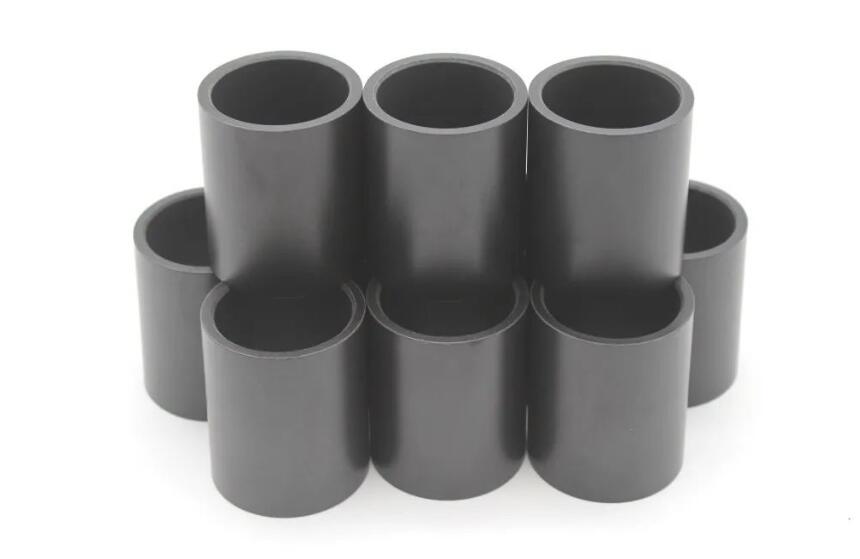

大尺寸、薄壁PEEK长轴套


大尺寸、薄壁PEEK长轴套

在实际的应用当中,PEEK常见的产品形式是密封环、绝缘圈、轴套等。而大尺寸、薄壁、高长度的PEEK轴套管,由于在加工过程中容易出现装夹变形、振刀等问题,使其的加工成为难点。

装夹变形问题解决方案

1、PEEK管材在机加工时,如果尺寸要求很高,尽量把PEEK管材外圆进行双面磨磨加工,确保不管用什么装夹方式都可以较好地保持PEEK管的圆度。

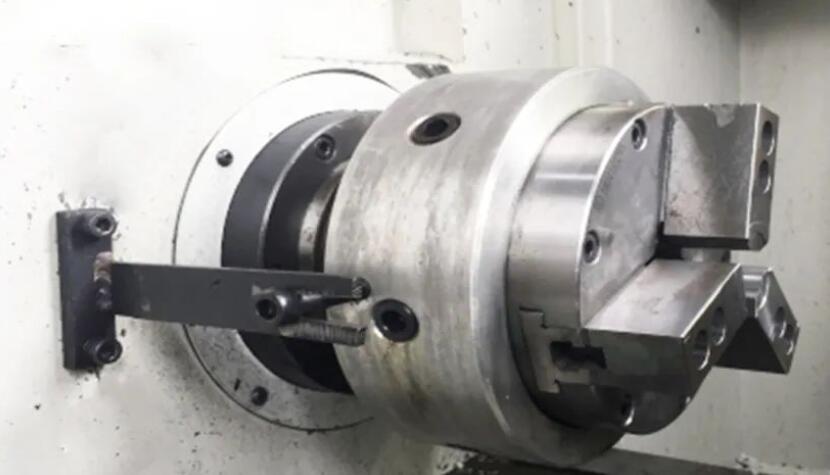

气动液压三爪卡盘

气动液压三爪卡盘

2、PEEK管材加工的装夹方式尽量采用手动三爪卡盘和弹簧夹套进行装夹,尽量避免使用气动液压三爪卡盘,(由于三爪卡盘受力只有三个点,气动液压进行控制容易对管材造成失圆,尺寸不好保证)。

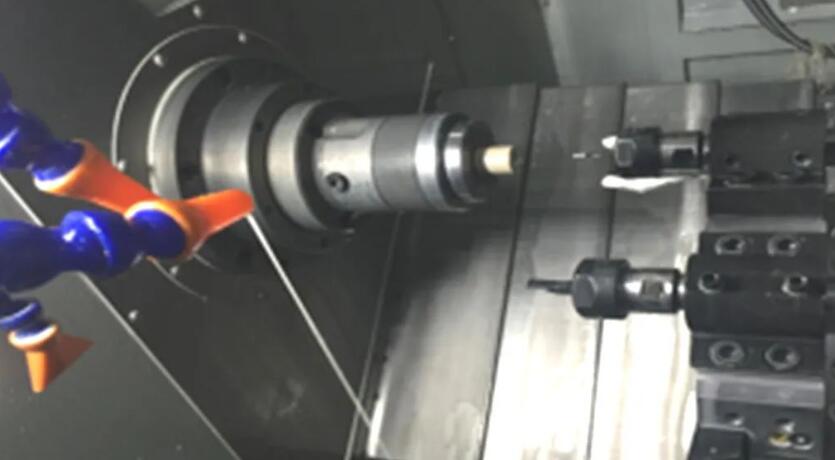

弹簧夹套

弹簧夹套

弹簧夹套可以把PEEK管整体包着(用磨过外圆的PEEK管更佳),受力点更多,有利于保持加工尺寸的稳定性。手动卡盘装夹力度人工可以进行控制,也有利于尺寸的控制。

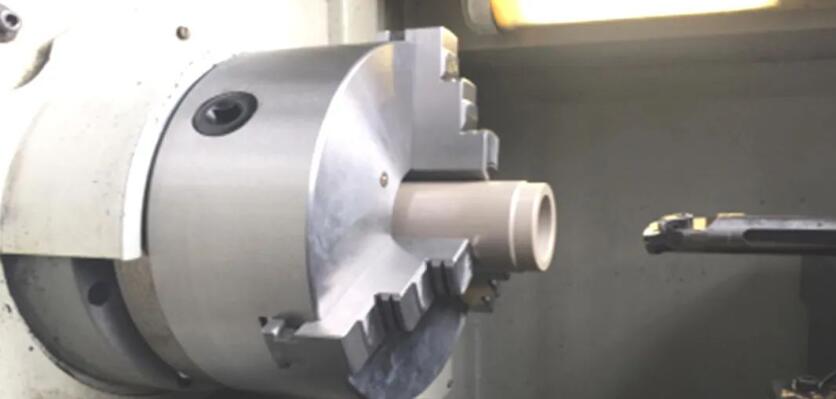

手动三爪卡盘

手动三爪卡盘


振刀问题解决方案

以实际的加工实例为参照,外径137mm内孔127mm长度342mm的轴套。内孔刀使用的是特种钢材制作的Φ60*400mm抗震刀杆,优异的材料性能能够有效地控制刀杆的颤抖,更好地控制产品内孔公差和光洁度。

用中间支架支撑起产品外圆的前端,夹的调校支撑力度需要适中,否则会影响加工产品的内孔圆度或工件位移。后端内孔台阶处做了盖子支撑,避免三爪影响产品圆度。加工外圆会使用金属芯棒打表后加工完成。

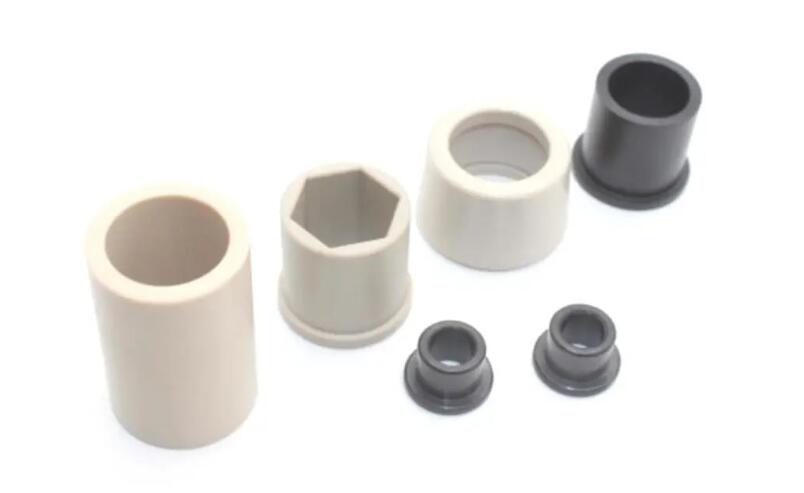

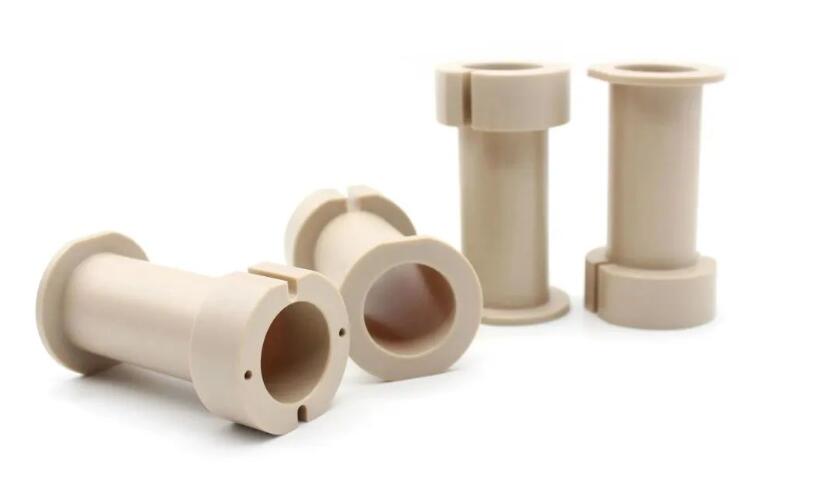

大尺寸、薄壁PEEK长轴套



数控车间有数控车床、手动仪表车、钻床、无心磨床、双面研磨、单面研磨等近15种加工设备。为了提高加工效率,多款零件使用自动化设备进行自动装夹,实现全天24小时不间断生产,保证产品零件的高质量、高效率的生产。

我们无时无刻不在研究和完善现有的设备、工艺,引进先进技术,进行创新性改良,以满足市场对功能性、可靠性和安全性的要求,目前已完成2万余种PEEK零件的应用研发及生产。

我们始终倡导以严谨的工匠精神、实事求是的工作态度、严格的检验,高效的管理,随时准备满足您对产品及服务的一切需求。

PEEK轴套
